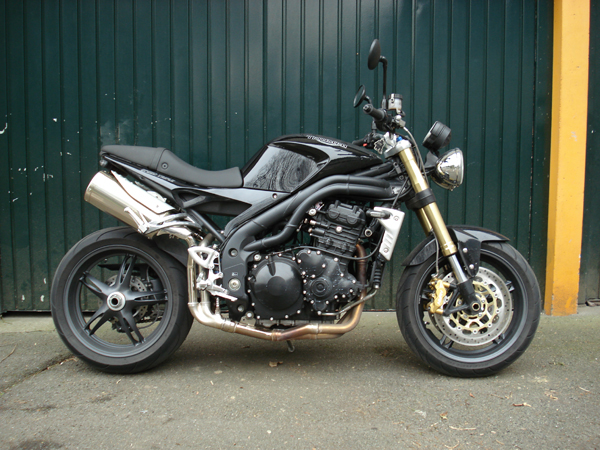

Démontage des silencieux
sur Speed 1050 '05-'07 |
Je vous conseille de vous munir d'une clef à
cliquet, vous irez vraiment plus vite. |
Il suffit d'avoir des douilles ou des clefs de 10
- 12 -13, et d'une clef allen ou d'en embout allen de 5 |

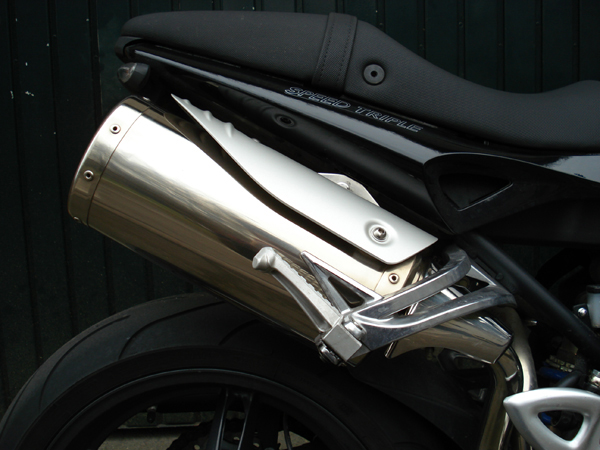

Object du tutoriel, un des deux silencieux! |

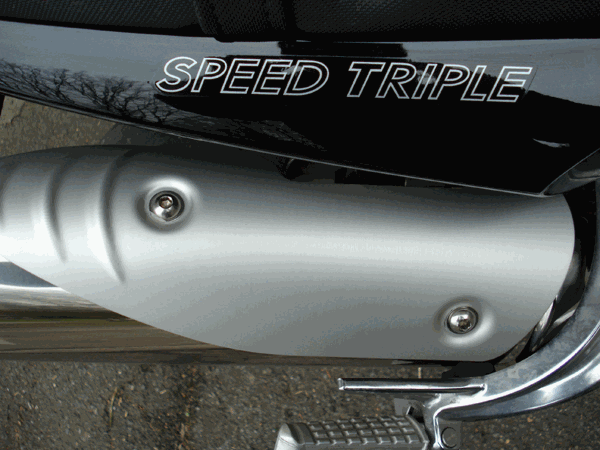

On commence par le cache-chaleur derrière la
fixation du cale pied passagé |

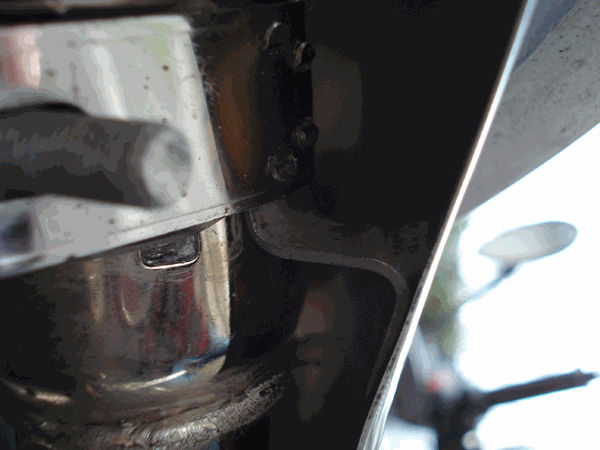

Le cache tient par deux pattes de fixation maintenu
par un collier qui enserre aussi le silencieux et la fin du collecteur
d'échapement |

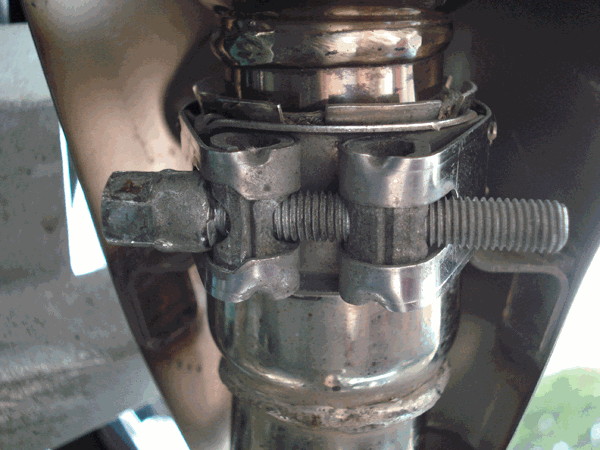

Détail du collier, vu de dessou |
Dévisser la vis de 10 presque entièrement,
pour déserrer le colier |
Faire glisser le cache et le collier le long du collecteur,
pour y voir plus clair! |
Dévisser les deux vis BTR avec une clef allen
de 5. Attention, j'ai presque
foiré une des deux tètes avec une clef de . |
Les vis doivent ètre serrées
à mort lors du montage usine. Faites bien attention. |
On peut enlever le silencieux
quand mème sans enlever le cache. |
Mais c'est un poil plus dure,
et on ne peut le nettoyer complètement. |

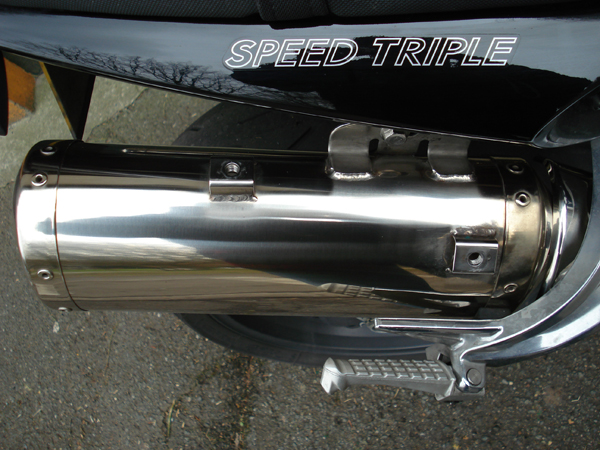

Voilà le silencieux sans le cache |

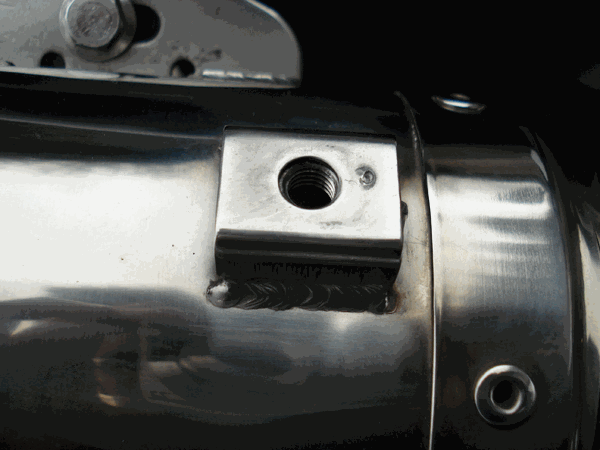

Les vis BTR étaient vissées dans cette
partie soudée sur le collecteur |

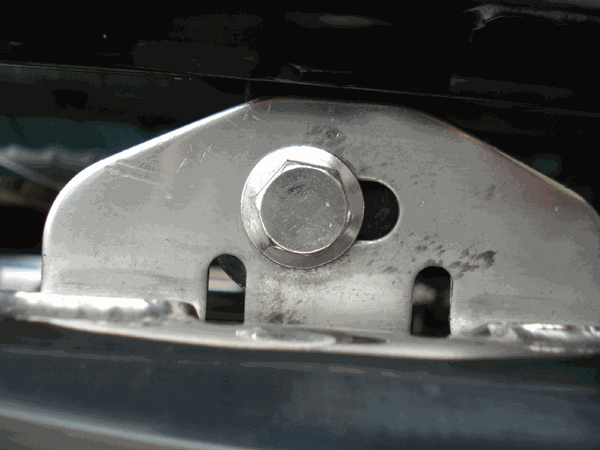

Bloquer cette vis de 13 avec la clef correspondante
et déssérer l'écrou de 12 qui est sous la selle,
en vis-à-vis |

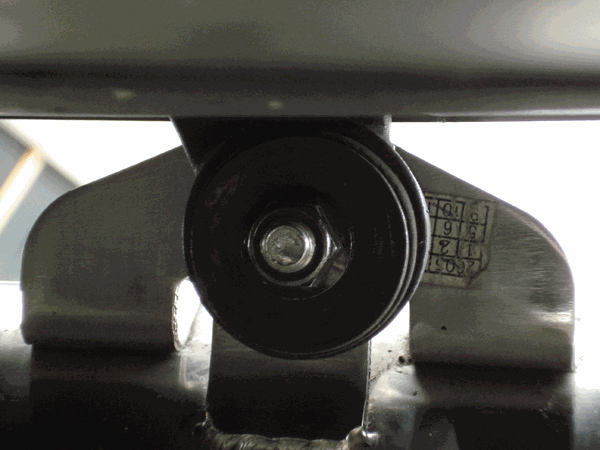

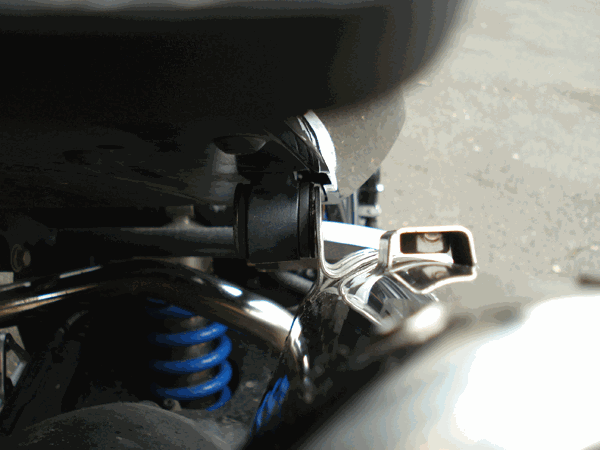

Vu de l'écrou de 12 en vis-à-vis de
la vis de 13 |

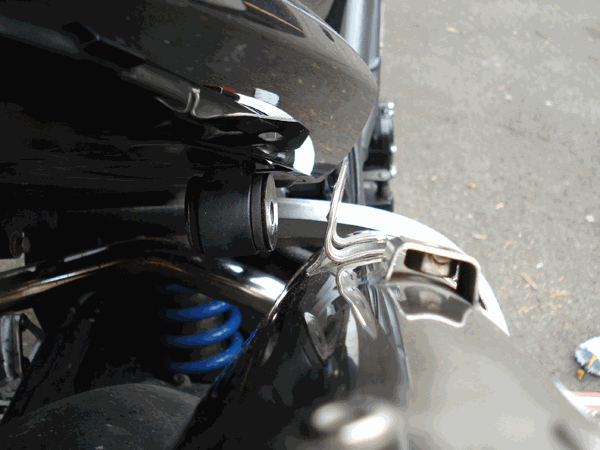

Voici la vue de derrière du silencieux sans
la vis |
Tourner le silencieux pour le dégager de sa
fixation, et par un mouvement d'oscillation le retirer |

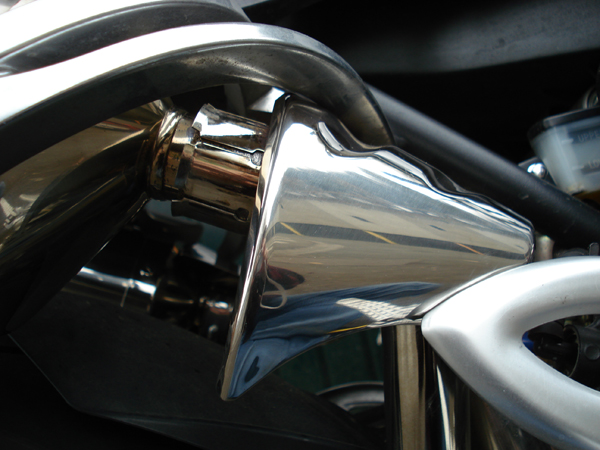

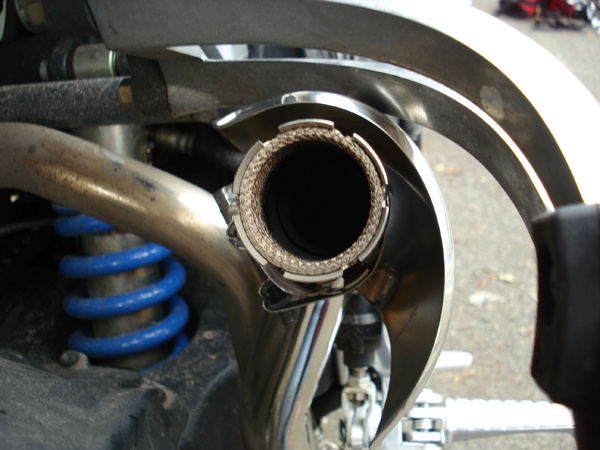

Détail du bou du collecteur |
Retirer le collier et le cache chaleur |

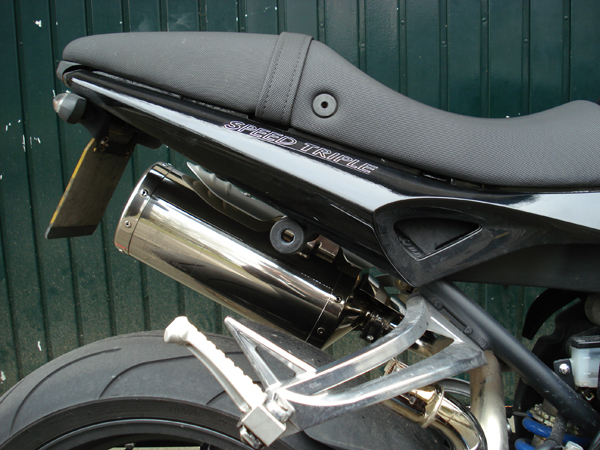

C'est fini! Temps moyen 15 minutes pour le démontage |
Prévoyer la mème chose pour le remontage |

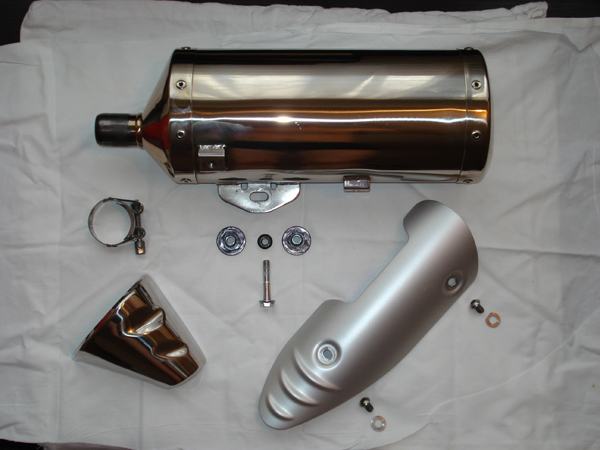

Détails des parties retirées de la bète!, une fois
nettoyées. |
J'utilise du Belgom Alu. C'est nickel. |
-------------------------------------------------------------------------------------------------------------- |
Pour le remontage, placer le cache chaleur et le collier. |
Commencer à visser le collier pour bloquer
le cache. |
Placer le silencieux, et revisser la vis de 13 avec
l'écrou de 12. |
Attention. Le petit cache
chaleur qui tient avec le collier, a tendance s'il est mal placé,
à toucher le collecteur et le silencieux. |
Cela a pour conséquence de cisailler ces deux éléments. |
Faire bien attention quand vous resserrer le collier,
pour éviter tout contact! |

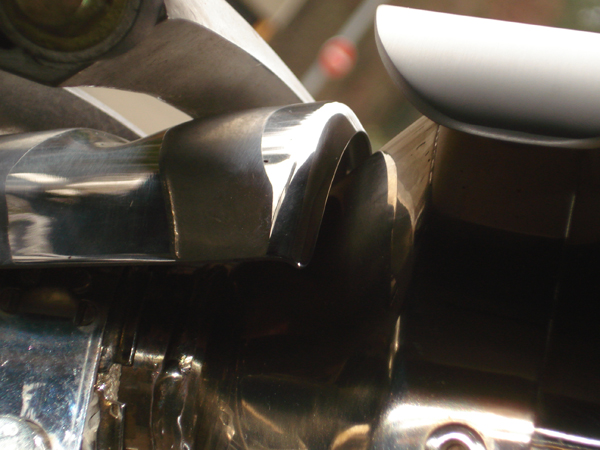

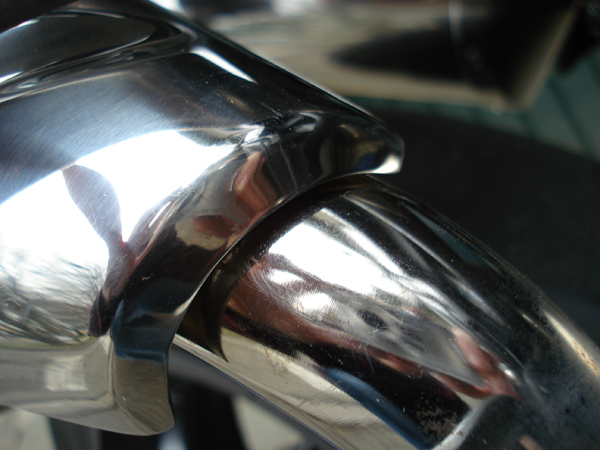

Détail du cache près du collecteur |

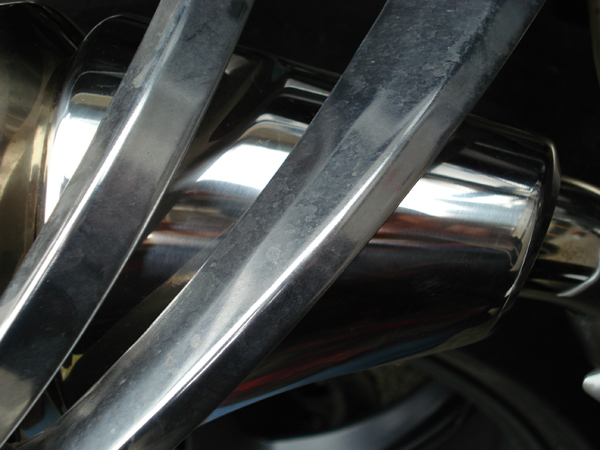

Détail du cache près du silencieux. |
Remonter le cache chaleur sur le silencieux. |
